撕下不留痕的秘訣：溫度與角度如何影響PET保護膜的殘膠概率？

撕下不留痕的核心邏輯：溫度與角度對 PET 保護膜殘膠概率的影響及控制方案

一、溫度對殘膠概率的影響：膠層狀態(tài)的 “調(diào)節(jié)器”

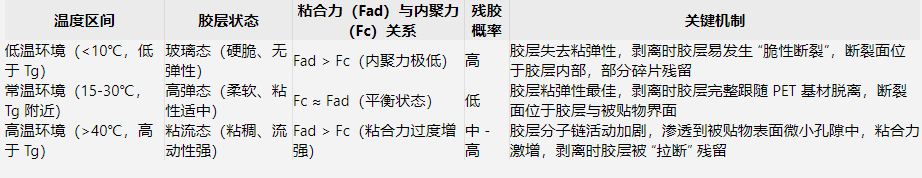

1. 核心原理：溫度與膠層性能的關(guān)聯(lián)

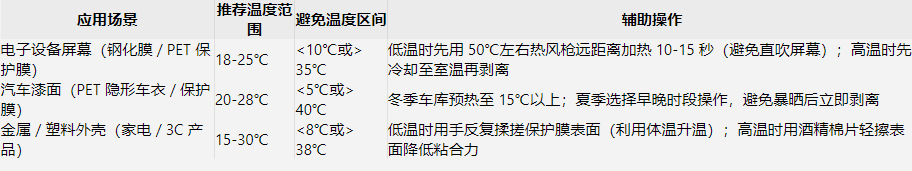

2. 不同場景下的溫度控制策略（直接應(yīng)用）

3. 關(guān)鍵注意點

• 膠層類型差異：硅膠的 Tg 更低（通常 <-40℃），低溫殘膠風(fēng)險遠低于亞克力膠；亞克力膠（尤其是溶劑型亞克力膠）高溫下殘膠概率顯著高于硅膠。

• 長期高溫貼合：若保護膜在 40℃以上環(huán)境貼合超過 72 小時，膠層滲透加劇，即使后續(xù)在常溫剝離，殘膠概率也會提升 30% 以上，需提前加熱（60℃左右）軟化膠層再操作。

二、剝離角度對殘膠概率的影響：力學(xué)作用的 “優(yōu)化器”

1. 核心力學(xué)原理（通俗化解析）

• 低角度剝離（0-30°）：以 “平行于被貼物表面” 的剪切力為主，膠層受力均勻，分子鏈從被貼物表面 “平行剝離”，斷裂面完整，殘膠概率 < 5%。

• 中角度剝離（30-60°）：拉力與剪切力各占一半，膠層受力不均，部分區(qū)域因拉力集中導(dǎo)致內(nèi)聚斷裂，殘膠概率 10-20%。

• 高角度剝離（60-90°）：以 “垂直于被貼物表面” 的拉力為主，膠層被強行 “撕扯”，內(nèi)聚力無法抵抗拉力，易發(fā)生膠層撕裂殘留，殘膠概率 > 30%（90° 直角剝離時殘膠概率可達 50% 以上）。

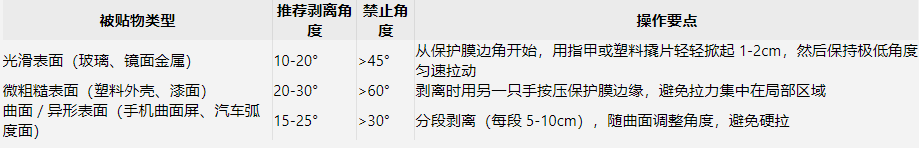

2. 不同場景下的角度控制標準（可直接執(zhí)行）

3. 角度與溫度的協(xié)同效應(yīng)（核心秘訣）

• 低溫環(huán)境（<15℃）：單獨降低角度效果有限，需配合 “低溫 + 低角度 + 慢速剝離”（速度 < 5cm/s），殘膠概率可從高（>40%）降至低（<8%）。

• 高溫環(huán)境（>35℃）：低角度剝離可抵消部分粘合力增強的影響，搭配 “高溫 + 10-15° 角度 + 中速剝離”（速度 5-8cm/s），殘膠概率從高（>35%）降至中（<12%）。

• 常溫環(huán)境（15-30℃）：最優(yōu)組合為 “20-25° 角度 + 中速剝離（6-10cm/s）”，殘膠概率可控制在 3% 以內(nèi)。

三、殘膠概率控制的進階方案（專業(yè)級應(yīng)用）

1. 不同膠層類型的溫度 - 角度適配表

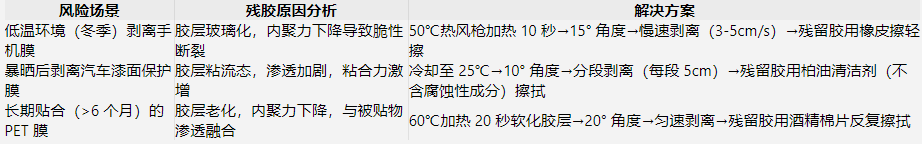

2. 常見殘膠風(fēng)險場景及解決方案（問題導(dǎo)向）

3. 工業(yè)生產(chǎn)中的殘膠控制標準（B2B 場景）

• 剝離測試條件：23℃±2℃、50%±5% 濕度，剝離角度 180°（行業(yè)標準測試角度）、剝離速度 300mm/min，殘膠率需≤0.5%（通過膠帶轉(zhuǎn)移法檢測）。

• 實際應(yīng)用要求：針對低溫（-10℃）和高溫（60℃）環(huán)境，需通過預(yù)加熱 / 冷卻處理，確保殘膠率≤2%。

四、核心結(jié)論（精簡版，便于快速應(yīng)用）

1. 溫度核心：避開膠層的玻璃態(tài)（<10℃）和粘流態(tài)（>40℃）區(qū)間，優(yōu)先在 18-30℃操作，極端溫度需通過加熱 / 冷卻調(diào)整。

2. 角度核心：始終保持 0-30° 低角度剝離，越接近平行表面（10-25°），殘膠概率越低，嚴禁 90° 直角剝離。

3. 協(xié)同關(guān)鍵：低溫 + 低角度 + 慢速，高溫 + 低角度 + 中速，常溫 + 20-25°+ 中速，可覆蓋 95% 以上場景的無殘膠剝離需求。

4. 膠層適配：硅膠膜抗溫性更強，殘膠風(fēng)險更低；亞克力膠需嚴格控制溫度，避免極端環(huán)境操作。

通過以上基于材料特性與力學(xué)原理的精準控制，可將 PET 保護膜的殘膠概率從常規(guī)的 15-30% 降至 5% 以下，甚至在最優(yōu)條件下實現(xiàn) “零殘膠” 剝離。

心路匯成新路：鴻蒙的中國速度與未來答案

來源：36氪 點擊查閱詳情

鋰電池產(chǎn)業(yè)鏈全景分析（動力電池、手機電池、儲能、三元材料、鋰礦）

來源：點擊查閱詳情
